如何安裝劃線鑄鐵平臺

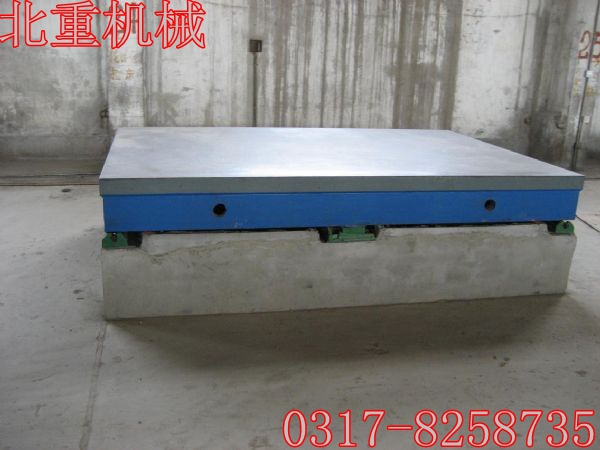

支架安裝：劃線鑄鐵平臺輕放到支架上、調整支架上的微調螺栓至到鑄鐵平臺水平。支架可減輕檢驗人員的勞動強度。支架高度一般在500-600mm左右。
地錨器安裝：劃線鑄鐵平臺可以設計地錨器安裝，首先用戶根據鑄鐵平臺的圖紙做好地基和預埋孔，然后把地錨器放到提前設置的預留孔里，將劃線鑄鐵平臺調整水平。
墊鐵安裝：劃線鑄鐵平臺調至水平、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。劃線鑄鐵平臺采用墊鐵安裝的優點，安裝快捷、移動方便。
地腳螺栓安裝：劃線鑄鐵平臺根據用戶的要求設計安裝方式，地腳螺栓安裝
安裝程序： 將調整墊鐵放在適當?shù)奈恢茫瑢⒙菟ǚ胚M(jìn)地基的孔內；將平臺吊到位后，在適當高度將螺栓投入地腳螺栓孔內，擰上螺母后放在墊板上，找正位置取下滑座上固定裝置，并將劃線鑄鐵平臺清洗干凈。
用水平儀對機器進行調整，水平儀應放置在導軌上。
擺正地腳螺栓，向孔內灌注混凝土。
待凝固后，調整劃線鑄鐵平臺安裝精度，使其在水平偏差不大于0.05/1000mm的條件下，緊固地腳螺栓，并對平臺底面四周用水泥抹平。
